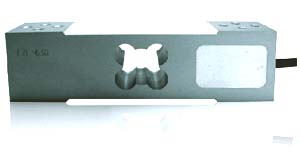

XY-638
Counter：1070  2012-04-25 17:04:46

FEATURES：
           Aluminum-alloy, Colorless anodized
           Glue-sealing.

APPLICATIONS：
           Electonic counting scales / Platform
           scales etc.
           Recommended platform size: 400×400mm

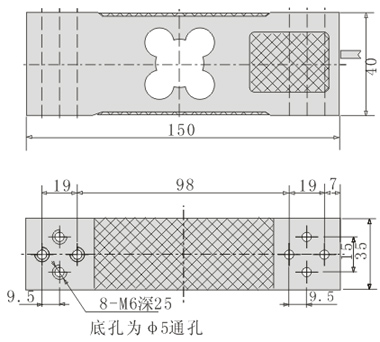

Dimensions：

Wiring Schematic Diagram：

Parameters：

 Rated Load(kg) 30，50，60，100，150，200，250，300，350
 Precision C2 C3 Insulation Resistance(MΩ)   ≥5000(100VDC)
 Comprehensive Error(%F.S)  0.03 0.02 Excitation Voltage（V）   9~12（DC）
 Rated output(mv/v)    2±0.01 Compensated temp.Range(℃ )   -10～+40
 Non-linearity(%F.S)   0.03 0.017 Use Temp. Range(℃ ) -35～+65
 Hysteresis(%F.S)  0.03 0.02 Temp.Effect on Zero(%F.S/10℃)   0.03 0.017
 Repeatability(%F.S)  0.01 Temp.Effect on Span(%F.S/10℃)   0.02 0.014
 Creep(%F.S/30min)  0.02 Safe Overload (%F.S)   120
 Zero Balance(%F.S)     ±2 Ultimate Overload(%F.S)   150
 Input Resistance(Ω)  405±5 Defend Grade IP65
 Output Resistance(Ω ) 350±5 Cable(屏蔽电缆线） φ3, 0.42m



Parameters：

 Rated Load(kg)               50,100,150,200,250,300,350,500,750,1000
 Precision  C2 C3 Insulation Resistance(MΩ)   ≥5000(100VDC)
 Comprehensive Error(%F.S)   0.03 0.02 Excitation Voltage（V）   9～12（DC）
 Rated output(mv/v)    2±0.1 Compensated temp.Range(℃ )   -10～+40
 Non-linearity(%F.S)    0.03 0.017 Use Temp.  Range(℃ ) -35～+65
 Hysteresis(%F.S)   0.03 0.02 Temp.Effect on Zero(%F.S/10℃)   0.03 0.017
 Repeatability(%F.S)  0.01 Temp.Effect on Span(%F.S/10℃)   0.02 0.014
 Creep(%F.S/30min)   0.02 Safe Overload (%F.S)   120
 Zero Balance(%F.S)     ±2 Ultimate Overload(%F.S)   150
 Input Resistance(Ω)  405±6 Defend Grade IP65
 Output Resistance(Ω )  350±5 Cable(屏蔽电缆线) φ5, 3m
