XY-304
Counter：959  2012-04-24 15:52:09

FEATURES:
             Alloy  steel . Overload protection.

APPLICATIONS：
             Hanging scales / Hopper scales/Compression
             or tension application etc.

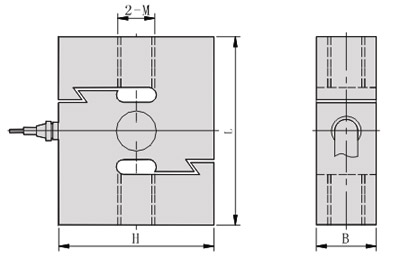

Dimensions：

 量程（t）

B

L

H

D

0.1-0.75

19

80

70

M12

1-1.5

25

80

70

M12

2-5

25

108

95

M18×1.5

7-10

50

175

125

M30×2

20

60

188

150

M39×2

Wiring Schematic Diagram：

Parameters：

 Rated Load(t) 0.1~0.75, 1~20
  Precision  C2 Insulation Resistance(MΩ)   ≥5000(100VDC)
 Comprehensive Error(%F.S)    0.03 Excitation Voltage（V）   10（DC）
 Rated output(mv/v)    2.0±0.02 Compensated temp.Range(℃ )   -10～+40
 Non-linearity(%F.S)    0.03 Use Temp. Range(℃ ) -20～+55
 Hysteresis(%F.S)   0.03 Temp.Effect on Zero(%F.S/10℃)   0.03
 Repeatability(%F.S)   0.01 Temp.Effect on Span(%F.S/10℃)   0.02
 Creep(%F.S/30min)   0.02 Safe Overload (%F.S)   150
 Zero Balance(%F.S)     ±1 Ultimate Overload(%F.S)    200
 Input Resistance(Ω)  350±3 Defend Grade IP67/IP68
 Output Resistance(Ω ) 350±10 Cable(四芯屏蔽电缆线） RWP4*12/0。15*3M
