| 商品类别: |
称重测力传感器->桥式 |
| 产品型号: |

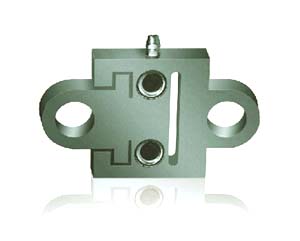

XY-140 |
| |
|
| |
特点：
采用40CrNiMoA或17-4PH材质；
胶密封或者焊接密封；
载重能力强，安装方便。
应用范围:
汽车衡 / 轨道衡等各类电子称重设备。
外型尺寸规格图：
接线方法：
|
量程（t） |
A |
B |
C |
φD |
E |
F |
|
1~2 |
120 |
50 |
120 |
25 |
20 |
210 |
|
2.5~5 |
120 |
50 |
120 |
30 |
30 |
210 |
|
10 |
140 |
90 |
180 |
40 |
43 |
230 |
|
20~30 |
205 |
150 |
185 |
60 |
50 |
245 |
技术参数表：
| 额定载荷 |
1~2, 2.5~5, 10, 20~30 |
| 精度等级 |
C1 |
绝缘电阻(MΩ) |
≥5000(100VDC) |
| 综合误差(%F.S) |
0.05 |
激励电压（V） |
9～12（DC） |
| 灵敏度(mv/v) |
2.0±0.004 |
温度补偿范围(℃ ) |
-10～+40 |
| 非线性(%F.S) |
0.05 |
使用温度范围(℃ ) |
-35～+65 |
| 滞后(%F.S) |
0.05 |
零点温度影响(%F.S/10℃) |
0.03 |
| 重复性(%F.S) |
0.03 |
灵敏度温度影响(%F.S/10℃) |
0.02 |
| 蠕变(%F.S/30min) |
0.02 |
安全过载范围(%F.S) |
150 |
| 零点输出(%F.S) |
±1 |
极限过载范围(%F.S) |
200 |
| 输入阻抗(Ω) |
700±5 |
防护等级 |
IP68 |
| 输出阻抗(Ω) |
700±5 |
电缆线 |
四芯屏蔽电缆,3m | | | |
| |
|
|
