特点：
采用40CrNiMoA或17-4PH材质；
胶密封或者焊接密封；高稳定性。
应用范围:
汽车衡、汽检线、轨道衡等各类电子称重系统。

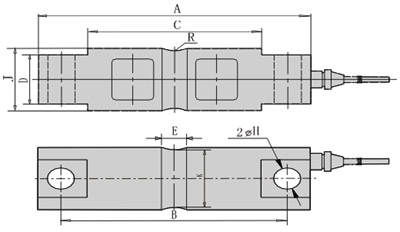

外型尺寸规格图:
|
量程（t） |
A |
B |
C |
D |
E |
R |
J |
K |
H |
| 5~10 |
206.2 |
174.7 |
133.2 |
28.4 |
15.7 |
R12.7 |
43.2 |
37.6 |
16.8 |
| 15~20 |
206.2 |
174.7 |
133.2 |
28.4 |
21.6 |
R12.7 |
43.2 |
37.6 |
16.8 |
| 30~60 |
206.4 |
215.9 |
165 |
60.2 |
25.4 |
R25.4 |
76.2 |
69.3 |
26.5 |
| 100 |
285.8 |
241.3 |
190.2 |
63.5 |
25.4 |
R25.4 |
88.9 |
82.3 |
26.9 |
接线方法:
技术参数表：
| 额定载荷 |
5-10, 15-20, 30-60, 100 |
| 精度等级 |
C3 |
绝缘电阻(MΩ) |
≥5000(100VDC) |
| 综合误差(%F.S) |
0.02 |
激励电压（V） |
9～12（DC） |
| 灵敏度(mv/v) |
3.0±0.03 |
温度补偿范围(℃ ) |
-10～+40 |
| 非线性(%F.S) |
0.017 |
使用温度范围(℃ ) |
-20～+55 |
| 滞后(%F.S) |
0.02 |
零点温度影响(%F.S/10℃) |
0.02 |
| 重复性(%F.S) |
0.01 |
灵敏度温度影响(%F.S/10℃) |
0.014 |
| 蠕变(%F.S/30min) |
0.02 |
安全过载范围(%F.S) |
150 |
| 零点输出(%F.S) |
±1 |
极限过载范围(%F.S) |
200 |
| 输入阻抗(Ω) |
700±10 |
防护等级 |
IP65 |
| 输出阻抗(Ω) |
700±10 |
电缆线(四芯屏蔽电缆) |
RWP4*12/0.15*9m | | |
| |
|
|
