特点：
采用40CrNiMoA或17-4PH材质；
胶密封或者焊接密封；高稳定性。
应用范围:
汽车衡、汽检线、轨道衡等各类电子
称重系统。

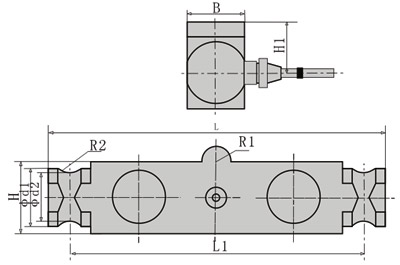

外型尺寸规格图：
|
量程（klb） |
L |
L1 |
B |
H |
H1 |
d1 |
d2 |
R1 |
R2 |
|
25~40 |
209.5 |
184.2 |
49.3 |
62 |
44.5 |
50.8 |
41.4 |
12.7 |
12.7 |
|
50~75 |
292 |
254 |
49.3 |
62 |
50.8 |
56 |
43.2 |
25.4 |
19 |
|
100 |
368.3 |
317.5 |
73.7 |
98 |
76.1 |
81.3 |
62 |
38.1 |
25.4 |
接线方法：
技术参数表：
| 额定载荷 |
1. 2, 3, 5, 10, 20 |
| 精度等级 |
C1 |
绝缘电阻(MΩ) |
≥5000(VDC) |
| 综合误差(%F.S) |
0.05 |
激励电压（V） |
9～12（DC） |
| 灵敏度(mv/v) |
3.0±0.03 |
温度补偿范围(℃ ) |
-10～+40 |
| 非线性(%F.S) |
0.05 |
使用温度范围(℃ ) |
-35～+65 |
| 滞后(%F.S) |
0.05 |
零点温度影响(%F.S/10℃) |
0.03 |
| 重复性(%F.S) |
0.03 |
灵敏度温度影响(%F.S/10℃) |
0.02 |
| 蠕变(%F.S/30min) |
0.02 |
安全过载范围(%F.S) |
150 |
| 零点输出(%F.S) |
±1 |
极限过载范围(%F.S) |
200 |
| 输入阻抗(Ω) |
700±10 |
防护等级 |
IP67/IP68 |
| 输出阻抗(Ω) |
700±10 |
电缆线(四芯屏蔽电缆线） |
3~5M | | |
| |
|
|
