特点：
采用不锈钢材质；焊接密封，拉压双向
承载，防雷击可达一万伏，可自动恢复。
应用范围:
大力值称重系统和力的测量。

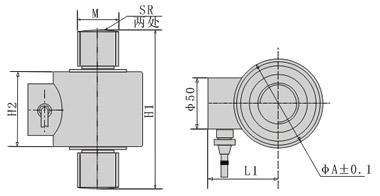

外型尺寸规格图：
|
量程（t） |
H1 |
H2 |
φA |
L |
M |
SR |
| 10-20 |
180 |
64.9 |
73 |
99.7 |
M36×3 |
200 |
| 25-30 |
200 |
70 |
88.9 |
115.6 |
M42×3 |
250 |
| 40-60 |
250 |
96.9 |
105 |
138.3 |
M56×4 |
300 |
|
100 |
350 |
126.1 |
152.4 |
183.9 |
M76×4 |
400 |
接线方法：
技术参数表：
| 额定载荷(t) |
10,20,25,30,40,50,100 |
| 精度等级 |
C1 |
C2 |
绝缘电阻(MΩ) |
≥5000(100VDC) |
| 综合误差(%F.S) |
0.05 |
0.03 |
激励电压（V） |
9~12（DC） |
| 灵敏度(mv/v) |
1.5±0.002 |
温度补偿范围(℃ ) |
-10～+40 |
| 非线性(%F.S) |
0.05 |
0.03 |
使用温度范围(℃ ) |
-35～+65 |
| 滞后(%F.S) |
0.05 |
0.02 |
零点温度影响(%F.S/10℃) |
0.05 |
0.03 |
| 重复性(%F.S) |
0.05 |
0.01 |
灵敏度温度影响(%F.S/10℃) |
0.05 |
0.02 |
| 蠕变(%F.S/30min) |
0.03 |
0.02 |
安全过载范围(%F.S) |
150 |
| 零点输出(%F.S) |
±1 |
极限过载范围(%F.S) |
200 |
| 输入阻抗(Ω) |
700±7 |
防护等级 |
IP68 |
| 输出阻抗(Ω) |
700±7 |
电缆线(屏蔽电缆线） |
10m | | |
| |
|
|
