特点：
采用铝合金材料，精度高，
拉向或压向应用，小量程传感器。
应用范围:
手提秤，拉向力值的测量控制。

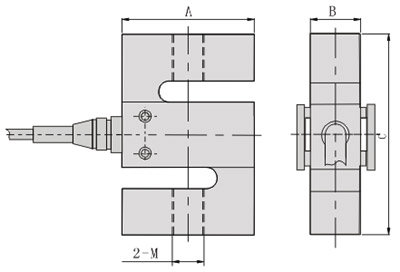

外型尺寸规格图：
|
量程（kg） |
A |
B |
C |
M |
|
1,2,5 |
58 |
8 |
56 |
M4 |
|
10,20,50 |
50.8 |
12.7 |
65.3 |
M8 |
|
100 |
50.8 |
19.7 |
76.2 |
M12 |
|
150,200,300,500 |
64 |
23 |
82 |
M12 |
接线方法：
技术参数表：
| 额定载荷(kg) |
5, 10, 20, 50, 100, 150, 200, 300, 500 |
| 精度等级 |
C2 |
绝缘电阻(MΩ) |
≥5000(100VDC) |
| 综合误差(%F.S) |
0.03 |
激励电压（V） |
10（DC） |
| 灵敏度(mv/v) |
2.0±0.02 |
温度补偿范围(℃ ) |
-10～+40 |
| 非线性(%F.S) |
0.03 |
使用温度范围(℃ ) |
-20～+55 |
| 滞后(%F.S) |
0.03 |
零点温度影响(%F.S/10℃) |
0.03 |
| 重复性(%F.S) |
0.01 |
灵敏度温度影响(%F.S/10℃) |
0.03 |
| 蠕变(%F.S/30min) |
0.02 |
安全过载范围(%F.S) |
120 |
| 零点输出(%F.S) |
±1 |
极限过载范围(%F.S) |
150 |
| 输入阻抗(Ω) |
350±3 |
防护等级 |
IP65 |
| 输出阻抗(Ω) |
350±10 |
电缆线(四芯屏蔽电缆线） |
RWP4*12 | | |
| |
|
|
